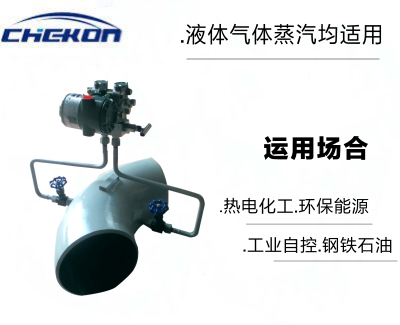

彎管流量計 蒸汽，天然氣，各種氣體液體流量測量
|
彎管流量計與傳統的孔板流量計一樣同屬于差壓式流量計的范疇，只是彎管流量計產生差壓的方式與孔板流量計不同，孔板是利用流體的縮放原理產生差壓的，而彎管傳感器是利用流體的慣性原理產生差壓的。
●測量準確度高、重復性好：彎管流量計系統測量精度高達0.5~1.5級，重復性準確度則高達0.2%。
●無附加壓力損失：彎管傳感器沒有任何插入件或節流件，因此在測量流量過程中不會對被測流體造成附加壓力損失，可節省流體輸送的動力消耗，節約能源。
●適應性強：彎管傳感器可在高溫、高壓、粉塵、振動、潮濕及其它惡劣環境中正常使用。
●量程范圍寬：流速測量范圍：液體介質為0.2～12米/秒, 蒸汽或氣體介質為5～160米/秒的。管徑范圍： φ10～φ2000mm。
●直管段要求不嚴格：直管段前五（5D）后二（2D）即可充分滿足使用要求。
●使用壽命長：彎管傳感器耐溫、耐壓、耐腐蝕、耐磨損、耐振動性能好，并對微量磨損不敏感。傳感器經特殊加工處理后壽命至少與管道壽命相同。
●安裝方便、耐磨損、免維護：由于彎管傳感器對磨損不敏感，所以可以直接焊接安裝在管道上，一次焊接完成后再也不存在泄漏等令人頭痛的問題，不需維護。
|
DN15～2000（對于現場改造的彎管傳感器，沒有管徑限制） |
|
液體0.1～12 蒸汽或氣體5～160 |
|
±1% |
|
轉換器：溫度-10～45℃ 濕度小于85% （特殊情況請說明） |
|
4-20mA RS-484 RS-132 |
|
AC220，50Hz或DC12~24V |
|
液體：水、油、甲醇、甲苯、液氨等 |
●在彎管流量計選型之前，要確定以下內容，并填寫下面的表格。
①被測介質名稱、介質的成分或密度。
②最大流量、最小流量、常用流量、溫度、壓力。
③工藝管道內徑、壁厚、材質、傳感器安裝部位。
注：根據客戶的具體要求，我公司可以承接現場彎管傳感器改造工程，對于大管徑，可大幅度降低用戶采購成本。
|
測量介質 |
|
||||||
|
流量 |
刻度流量 |
|
單位 |
Kg/h □ |
條件 |
溫度 ℃ 壓力 MPa 濕度 % |
|
|
最大流量 |
|
溫度 ℃ 壓力 MPa 濕度 % |
|||||
|
常用流量 |
|
溫度 ℃ 壓力 MPa 濕度 % |
|||||
|
最小流量 |
|
溫度 ℃ 壓力 MPa 濕度 % |
|||||
|
介質密度或組分 |
|
Kg/ m3 |
條件 |
溫度 |
℃ |
||
|
壓力 |
MPa |
||||||
|
工況壓力 |
|
MPa |
9 |
安裝狀態 |
水平 □ |
垂直 □ |
|
|
工況溫度 |
|
℃ |
10 |
安裝方式 |
焊接 □ |
法蘭連接 □ |
|
|
管道內徑 |
|
mm |
11 |
傳感器類別 |
L型 □ |
s型 □ |
|
|
管道外徑 |
|
mm |
12 |
管道材質 |
|
||
|
彎徑比（彎管改造時需填）： |
|||||||
