WR系列熱電偶 專業定制 高溫測量 K,E,S,B,等多種分度號
|
工業用熱電偶轉一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用。可以直接測量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，我公司生產符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。

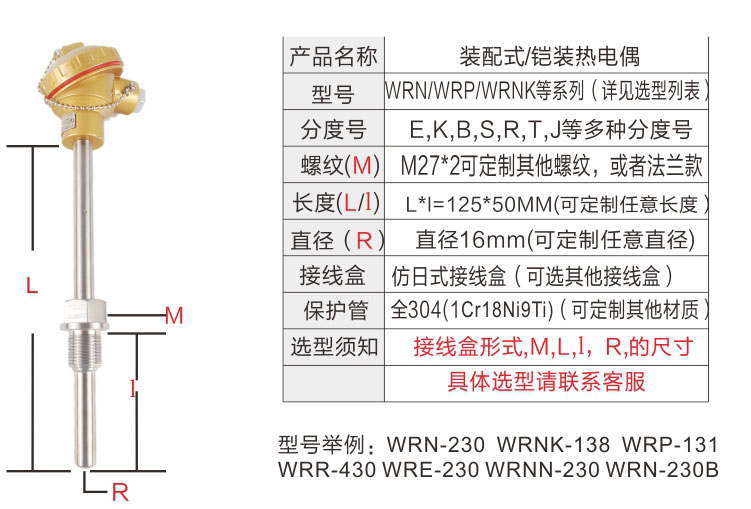

熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
測量范圍及允許誤差范圍
|
型號 |
分度號 |
允差等級 |
|||
|
Ⅰ級 |
Ⅱ級 |
||||
|
允差值 |
測溫范圍℃ |
允差值 |
測溫范圍℃ |
||
|
WRN |
K |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004（t） |
375~1000 |
±0.0075（t） |
333~1200 |
||
|
WRM |
N |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004（t） |
375~1000 |
±0.0075（t） |
333~1200 |
||
|
WRE |
E |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004（t） |
375~800 |
±0.004（t） |
333~900 |
||
|
WRF |
J |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004（t） |
375~750 |
±0.004（t） |
333~750 |
||
|
WRC |
T |
±0.5℃ |
-40~+125 |
±1℃ |
-40~+133 |
|
±0.004（t） |
125~350 |
±0.0075（t） |
133~350 |
||
|
WRP |
S |
|
|
±2.5℃ |
0~+600 |
|
|
|
±0.0025（t） |
600~1300 |
||
|
WRQ |
R |
|
|
±2.5℃ |
0~+600 |
|
|
|
±0.0025（t） |
600~1300 |
||
|
WRR |
B |
|
|
±2.5℃ |
0~+600 |
|
|
|
±0.0025（t） |
600~1600 |
||
注：t為感溫元件實測溫度值（℃）
熱電偶時間常數
|
熱惰性級別 |
時間常數（秒） |
熱惰性級別 |
時間常數（秒） |
|
Ⅰ |
90－180 |
Ⅲ |
10－30 |
|
Ⅱ |
30－90 |
Ⅳ |
＜10 |
熱電偶公稱壓力：一般是指在工茁度下保護管所能承受的靜態外壓而破裂。
熱電偶小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
|
規定的長時間使用溫度（℃） |
試驗溫度（℃） |
絕緣電阻值（Ω） |
|
≥600 |
600 |
72000 |
|
≥ 800 |
800 |
25000 |
|
≥1000 |
1000 |
5000 |
|
WR□ |
熱電偶 標準型 |
|||||
|
1 |
標記 |
熱電偶類別 |
分度號 |
|||
|
N |
鎳鉻-鎳硅 |
K |
||||
|
M |
鎳鉻硅-鎳硅 |
N |
||||
|
E |
鎳鉻-銅鎳 |
E |
||||
|
F |
鐵-銅鎳 |
J |
||||
|
C |
銅-銅鎳 |
T |
||||
|
P |
鉑銠10-鉑 |
S |
||||
|
Q |
鉑銠13-鉑 |
R |
||||
|
R |
鉑銠30-鉑銠6 |
B |
||||
|
W |
鎢錸3-鎢錸25 |
WRe3/25 |
||||
|
|
2 |
標記 |
熱電偶對數 |
|||
|
1 |
單支式（可不標記） |
|||||
|
2 |
雙支式 |
|||||
|
|
3 |
標記 |
安裝固定裝置 |
|||
|
1 |
無固定裝置 |
|||||
|
2 |
固定螺紋 |
|||||
|
3 |
活動法蘭 |
|||||
|
4 |
固定法蘭 |
|||||
|
5 |
活絡管接頭式 |
|||||
|
6 |
固定螺紋錐形式 |
|||||
|
7 |
直行管接頭式 |
|||||
|
8 |
固定螺紋管接頭式 |
|||||
|
9 |
活動螺紋管接頭式 |
|||||
|
|
4 |
標記 |
接線盒形式 |
|||
|
2 |
防濺式 |
|||||
|
3 |
防水式 |
|||||
|
4 |
隔爆式 |
|||||
|
|
5 |
標記 |
保護管直徑（mm） |
|||
|
0 |
Ф16 |
|||||
|
1 |
Ф20（S/R/B型熱電偶為Ф25雙層管） |
|||||
|
2 |
Ф16（高鋁管，限用于K、N型熱電偶） |
|||||
|
3 |
Ф25（高鋁管，限用于K、N型熱電偶） |
|||||
|
|
特殊說明（直徑標明Ф尺寸） |
|||||
